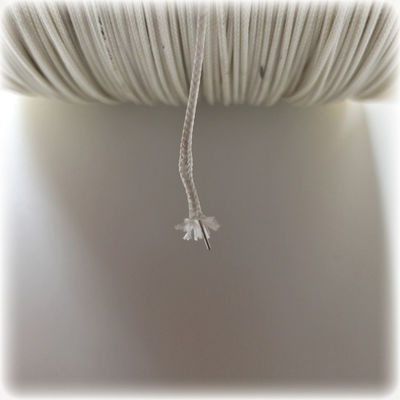

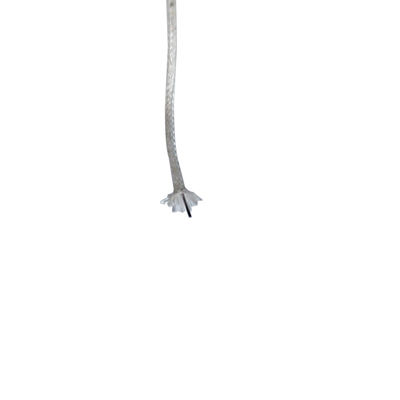

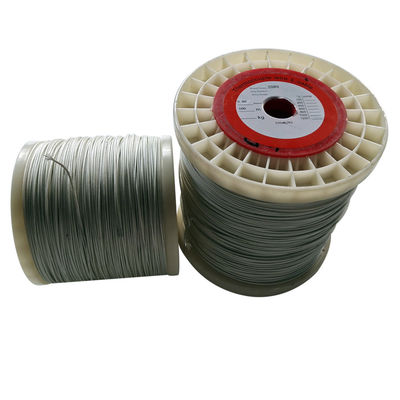

Cable Clase K para Alta Temperatura | Par Trenzado 2*0.6mm | ANSI MC96.1 | -270°C a 1372°C
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| conductor: | +Cromel, -Alumel | Diámetro del conductor: | 20AWG y 16AWG |
|---|---|---|---|
| Material aislante: | Clasificado | Material de la chaqueta: | Clasificado |
| Color: | Blanco | Paquete: | 1000ft/roll |
| Estándar: | ANSI96.1 o IEC 584-2 |
Cable Clase K de Alta Temperatura | Par Trenzado 2*0.6mm | ANSI MC96.1 | -270°C a 1372°C
Especificaciones:
1. Estilo: Cable de Compensación
2. Cable para termopar J
Clasificación del cable para termopar J
1. Nivel de termopar (nivel de alta temperatura). Este tipo de cable para termopar es principalmente adecuado para termopares tipo K, J, E, T, N y L y otros instrumentos de detección de alta temperatura, sensores de temperatura, etc.
2. Nivel de cable de compensación (nivel de baja temperatura). Este tipo de cable para termopar es principalmente adecuado para cable de compensación y cable de extensión de varios termopares de tipo S, R, B, K, E, J, T, N y L, cable calefactor, cable de control, etc.
Variedad e índice de termopares
| Variedad e Índice de Termopares | ||
| Variedad | Tipo | Rango de Medición (°C) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Dimensiones y Tolerancia del Cable para Termopar Aislado con Fibra de Vidrio
Dimensiones / Tolerancia mm ) : 4.0+/-0.25
Código de color y tolerancias de calibración inicial para cable de termopar:
| Tipo de Termopar | Código de Color ANSI | Tolerancias de Calibración Inicial | ||||
| Aleaciones de Alambre | Calibración | +/- Conductor |
Cubierta | Rango de Temperatura | Estándar Límites |
Especial Límites |
| Hierro(+) vs. Constantan(-) |
J | Blanco/Rojo | Marrón | 0°C a +285°C 285°C a +750°C |
±2.2°C ± .75% |
±1.1°C ± .4% |
| CHROMEL(+) vs. ALUMEL(-) |
K | Amarillo/Rojo | Marrón | -200°C a -110°C -110°C a 0°C 0°C a +285°C 285°C a +1250°C |
± 2% ±2.2°C ±2.2°C ± .75% |
±1.1°C ± .4% |
| Cobre(+) vs. Constantan(-) |
T | Azul/Rojo | Marrón | -200°C a -65°C -65°C a +130°C 130°C a +350°C |
± 1.5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| CHROMEL(+) vs. Constantan(-) |
E | Púrpura/Rojo | Marrón | -200°C a -170°C -170°C a +250°C 250°C a +340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
Código de Color y Tolerancia de Calibración Inicial para Cable de Extensión:
| Tipo de Extensión | Código de Color ANSI | Tolerancias de Calibración Inicial | ||||
| Aleaciones de Alambre | Calibración | +/- Conductor |
Cubierta | Rango de Temperatura | Estándar Límites |
Especial Límites |
| Hierro (+) vs. Constantan(-) | JX | Blanco/Rojo | Negro | 0°C a +200°C | ±2.2°C | ±1.1°C |
| CHROMEL (+) vs. ALUMEL (-) | KX | Amarillo/Rojo | Amarillo | 0°C a +200°C | ±2.2°C | ±1.1°C |
| Cobre(+) vs. Constantan(-) | TX | Azul/Rojo | Azul | -60°C a +100°C | ±1.1°C | ± .5°C |
| CHROMEL(+) vs. Constantan(-) | EX | Púrpura/Rojo | Púrpura | 0°C a +200°C | ±1.7°C | ±1.1°C |
Propiedades Físicas PVC-PVC:
| Características | Aislamiento | Cubierta |
| Resistencia a la Abrasión | Buena | Buena |
| Resistencia al Corte | Buena | Buena |
| Resistencia a la Humedad | Excelente | Excelente |
| Resistencia a la Soldadura | Pobre | Pobre |
| Temperatura de Servicio | 105ºC continuo 150ºC único |
105ºC continuo 150ºC único |
| Prueba de Llama | Autoextinguible | Autoextinguible |
