Termócopoles aislados minerales de acero inoxidable de grado industrial 316L

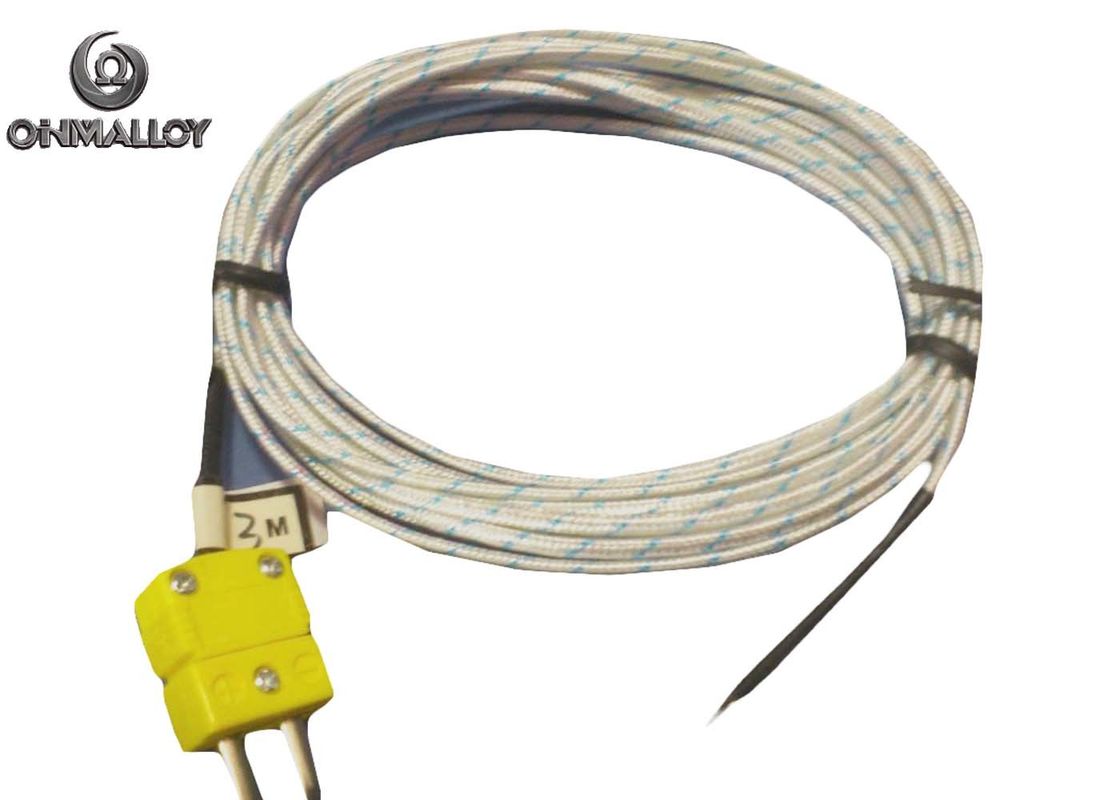

Termopar con aislamiento mineral y sobretrenzado de acero inoxidable 316L de grado industrial

Para termopares con aislamiento mineral (MI), las partes básicas son el elemento de medición, el aislamiento y la vaina protectora. En la mayoría de las situaciones, los termopares MI se combinan con un conector flexible para agregar posibilidades de flexión y cables de compensación para mejorar la precisión de la medición.

Estructura del termopar tipo blindado

1. Para el cable de medición, existen varios tipos de uso común: Tipo K N E T J

2. Material de aislamiento: MgO (≥96%), Al2O3 (≥99%)

3. Material de la vaina exterior:

- Acero inoxidable 304L y 316L: + 700°C

- Acero inoxidable 310 (25/20): + 1100°C

- Inconel 600: + 1150°C

- GH3030 y GH3039: 1200°C

4. Estándares de las partes con aislamiento mineral

5. Conector: generalmente esta parte está hecha de resorte para aumentar las posibilidades de flexión.

6. Cable de extensión: cuando se elige el tipo de compensación/extensión, debe estar en línea con el índice del termopar

En la medición real de la temperatura, generalmente hay una larga distancia de medición con el dispositivo de medición, se genera un cable de compensación del termopar para compensar la diferencia de temperatura causada por el cambio de temperatura entre el dispositivo de medición y la pieza de conexión del termopar.

El cable de compensación tiene las siguientes ventajas: mejora las propiedades físicas y mecánicas de la línea de medición de temperatura del termopar; mejora la flexibilidad de la línea de medición y facilita la conexión mediante el uso de un núcleo de múltiples hilos o un cable de compensación de pequeño diámetro; fácil de proteger de interferencias externas; reduce el costo de las líneas de medición.

Grado del cable del termopar

A: Cable de grado de extensión

Cuya composición del cable es totalmente la misma que la del cable del termopar, marcada con la letra “X” después del número del símbolo del termopar, como “KX” “JX” “TX”

B: Cable de grado de compensación

Cuya composición del cable es diferente a la del cable del termopar, pero su valor de fuerza electromotriz (FEM) del cable es el mismo que el del cable del termopar solo a 0-100℃ o 0-200℃. Se marca con la letra “C” después del número del símbolo del termopar, como “KC” “JC” “TC”
