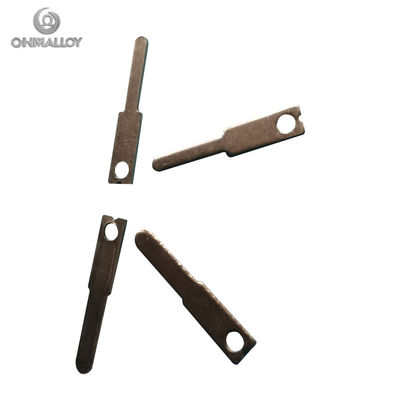

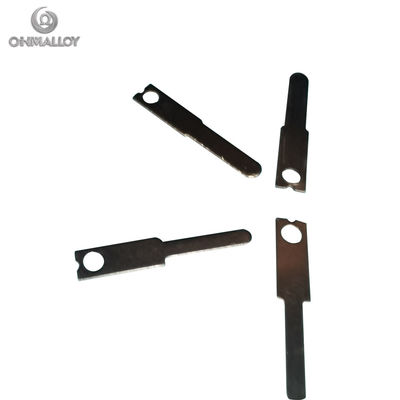

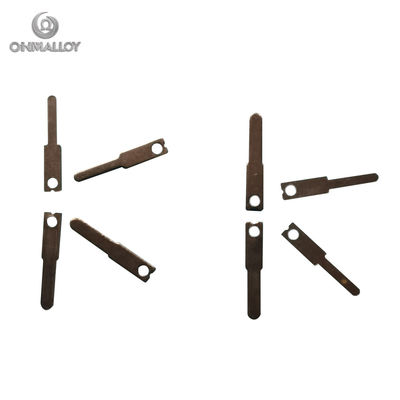

Conector de termopares de tipo K para pines KP/KN (pines de contacto cromel-alumel)

Crómica de aleación de aluminio de tipo k KP KN

1Composición y propiedades del material

Designación de aleación de piernas Composición química Características clave

Positivo (KP)Equivalente de cromo Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% No magnético, resistividad 0,71 μΩ·m

Se trata de un tipo de producto que se utiliza para la fabricación de productos de limpieza.Alumel Equivalente Ni 94-97%, Al 1,5-2,5%, Mn 1,5-2,5%, Si ≤ 1% Magnético, resistividad 0,23 μΩ·m

2Especificaciones de funcionamiento

Norma/Notas sobre el valor de los parámetros

Rango de temperaturas (grado de alambre)A corto plazo:-200°C a 1.300°CMáximo 1,260°C por la norma IEC 60584-1

A largo plazo:0°C a 1 100°CRango óptimo de estabilidad

Rango de temperatura (extensión) de 0°C a 200°CPrecisión limitada por encima de 200°C

CEM Salida 41 μV/°Ca 1.000°C frente al platino 67 de referencia

Precisión (clase 1) ±1,5°Co bien± 0,4%(> 0°C) El valor más alto

± 2,5°C(-200°C a 0°C) Tolerancia criogénica

Resistencia a la oxidaciónCapa protectora Cr2O3 superior al tipo J/T/E a menos de 1.000 °C

3Compatibilidad ambiental y restricciones

Las atmósferas recomendadas:

• Oxidación: Aire, gases de escape de combustión (hornos eléctricos)
• Gasos inertes: Argón, nitrógeno (performance total hasta 1.100°C)

Condiciones prohibidas:

Mecanismo de mitigación del fallo del escenario

Gases que contienen azufre Sulfidación → fractura quebradizos Evitar los ambientes de H2S/SO2

Ciclos redox alternos Derivación de calibración > 5 °C Utilice el tipo N en aplicaciones cíclicas

Vacío > 1 hora (> 800°C) Vaporización de cromo Exposición máxima de 60 minutos

Atmosferas de H2/CO Corrosión de la podredumbre verde (815-1040°C) Tubos de protección cerámicos

4Ventajas competitivas

• Eficiencia de los costes: 30~50% más barato que los tipos de metales nobles (R/S/B)
• Dureza por radiación: Preferido en aplicaciones nucleares frente al tipo J
• Duración de vida: 5 veces más que el tipo J a 900 °C (oxidación de Fe en J)

5Normas de tolerancia de precisión

Contexto de aplicación de la fórmula de tolerancia de clase

Clasificación 1± 1,5°Co bien±0,004×t de temperatura (°C) Laboratorios de calibración aeroespacial

Clasificación 2± 2,5°Co bien± 0,0075×t de temperatura (°C) Control de procesos industriales

Temperatura absoluta en °C; grado de error especial (± 0,4%) disponible para necesidades de alta precisión

No obstante lo dispuesto en el apartado 1, el presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE.

Mejores prácticas de conexión:

• Utilice cables de extensión de aleación de níquel aislados con MgO para la estabilidad del EMF
• Evite las terminales de cobre → corrosión galvánica en ambientes húmedos

La prevención del envejecimiento:

• El preenvejecimiento a 850 °C durante 2 horas reduce la deriva en los sensores de precisión

Propiedades físicas:

PropiedadValor KP Valor KN

Densidad (g/cm3) 8,5 8.6

Resistencia a la tracción ≥490 MPa ≥390 MPa

Elongado ≥10% ≥15%

Los termopares se utilizan en procesos para detectar la temperatura y se conectan a los pirómetros para la indicación y el control.El termopar y el pirómetro son conducidos eléctricamente por cables de extensión del termopar / cables de compensación del termoparLos conductores utilizados para estos cables de termopares deben tener propiedades termoeléctricas (EMF) similares a las del termopare utilizado para la detección de la temperatura.

Nuestra planta fabrica principalmente alambre de termopares, tiras y cables, y se utilizan en instrumentos de medición de temperatura.Nuestros productos de termopares están hechos cumpliendo con GB y también IEC584-3 (estándar internacional).

La tira de termopares se puede utilizar para producir el alfiler hueco del conector de termopares, la pala del termopares y los contactos del conector del termopares.

Aplicación
• calefacción quemadores de gas para hornos
• Refrigeración
• Protección del motor: Temperaturas y temperaturas de superficie
• Control de altas temperaturas
