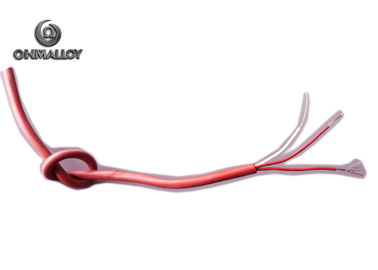

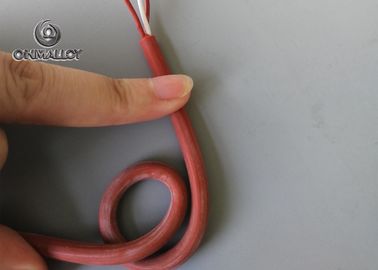

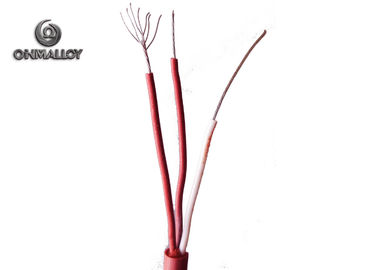

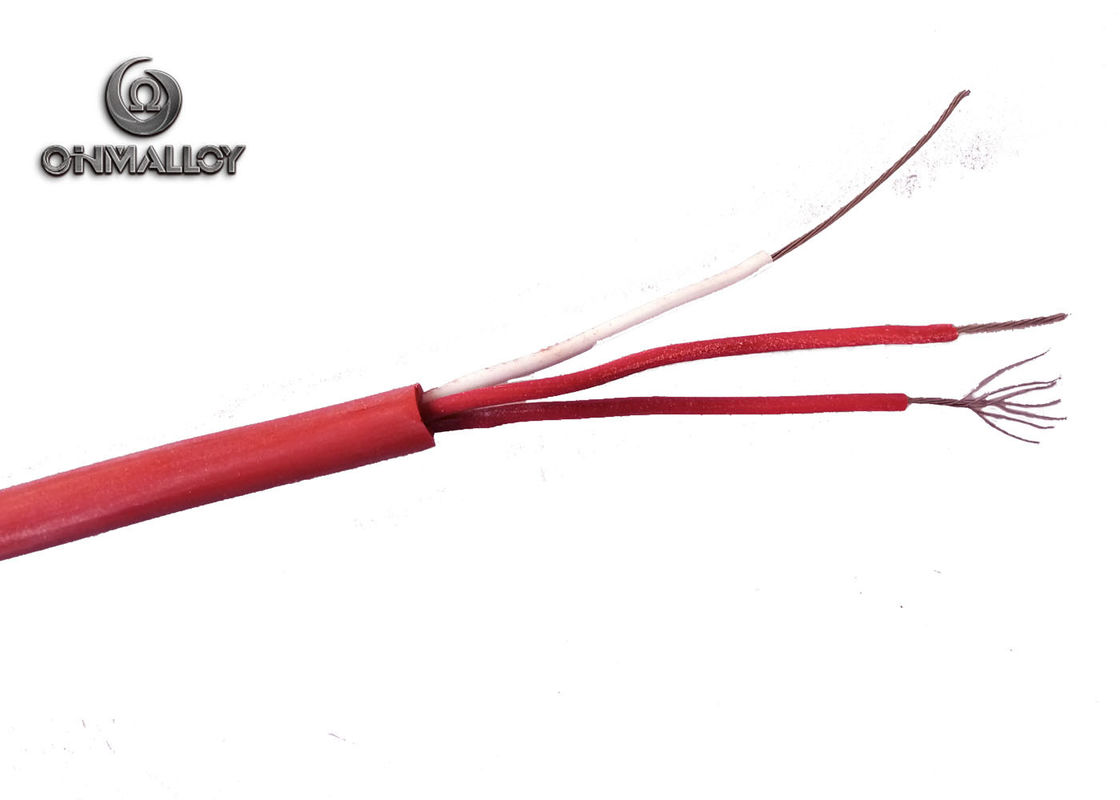

Alambre 2 de la IDT del cable del detector de la temperatura de la resistencia 3 4 pares de la respuesta rápida

Alambre 2 de la IDT del cable del detector de la temperatura de la resistencia 3 4 pares de la respuesta rápida

La IDT es la abreviatura del detector de la temperatura de la resistencia, designada la resistencia termal que la resistencia cambia linear con temperatura.

Actualmente, el tipo más común para la IDT es PT100 (la resistencia es 100Ω cuando la temperatura en 0℃) PT1000 (la resistencia es 100Ω cuando la temperatura en 0℃) con la gama de temperaturas de medición: -200℃-800℃

El tipo más común base de PT100 se hace del cobre (el Cu100%) con la gama de temperaturas de medición: -40 ℃-150℃. Este tipo de IDT es ampliamente utilizado en industria por su característica del bajo costo, alta exactitud para la gama de temperaturas ancha, estabilidad fuerte.

El cable de la IDT se utiliza para conectar la IDT con el aparato de medición para compensar errores cuando la temperatura del punto de empalme cambió.

Hay tres tipos de cable de la IDT de los corazones:

1. Tipo de dos alambres

Cada extremo del resistor termal conectado por un alambre para extraer la señal de la resistencia que se llama tipo de dos hilos. Este método de trabajo del alambre de ventaja es muy simple, pero con la resistencia comparativamente alta que llevará al error de medición de la temperatura, por lo tanto, este tipo del alambre es solamente conveniente para las ocasiones con exactitud baja de la medida.

2. Tipo de tres alambres

Un alambre está conectado con un extremo del resistor termal, y dos alambres están conectados con el otro extremo del resistor termal. Este tipo del alambre usado generalmente así como el puente eléctrico, que puede eliminar mejor la influencia de la resistencia del alambre de ventaja. Es ampliamente utilizado en control de proceso industrial.

3. Tipo de cuatro alambres

La conexión de cada uno termina de la resistencia termal por dos alambres se llama tipo de cuatro cables. Dos de las ventajas proporcionan una corriente constante (i) para la resistencia termal, convirtiendo resistencia (R) en una señal del voltaje (u). En el medio tiempo, la otra ventaja de dos alambres U al metro del indicador. Por esta manera, el tipo de cuatro alambres puede eliminar totalmente la influencia de la resistencia de la ventaja. Se utiliza principalmente para la detección y la medida de alta precisión de la temperatura.
